Введение в продукт

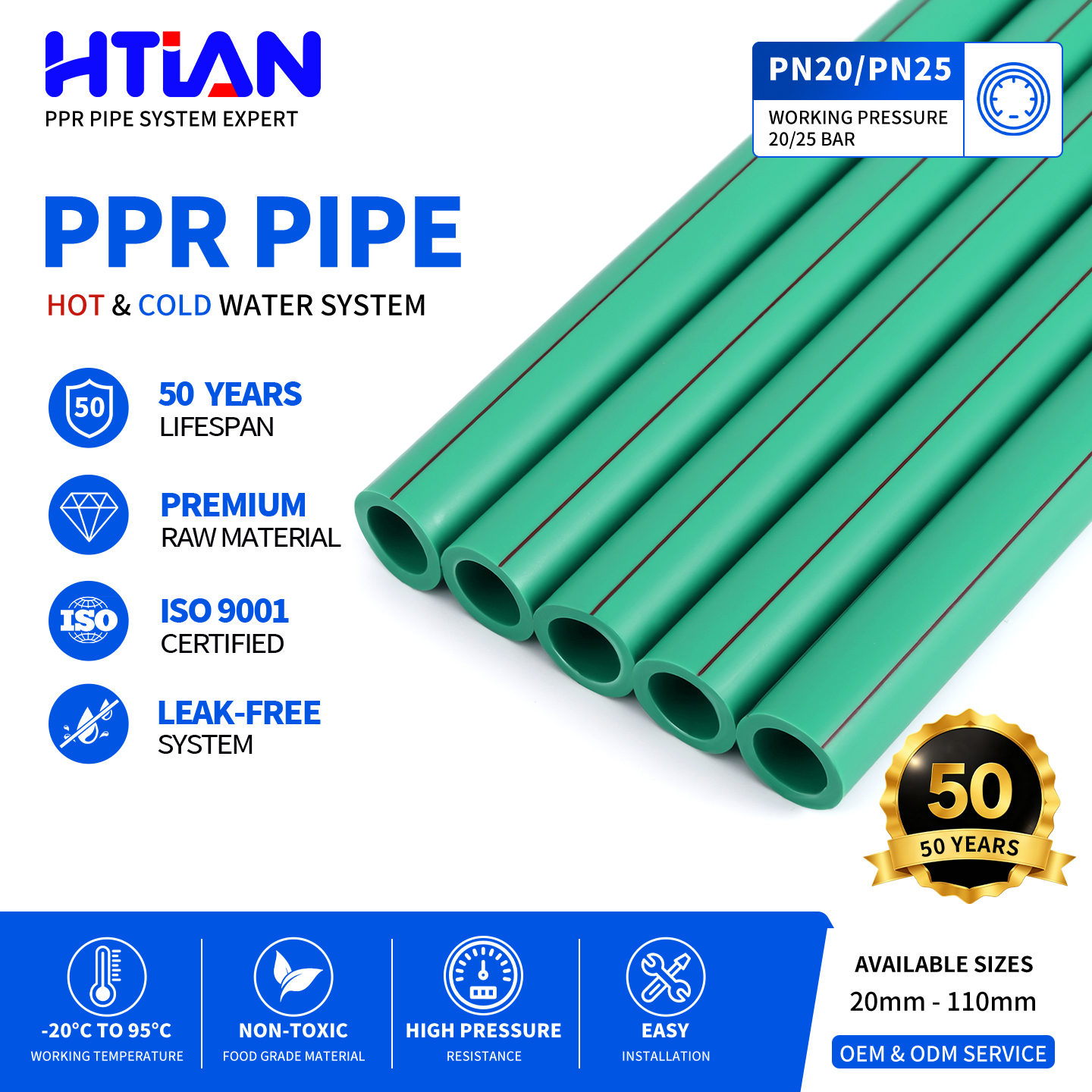

Полипропиленовая труба PP-R, сокращенно от "Случайный сополимер" (полипропиленовая труба III типа), изготовлена из высококачественной полипропиленовой смолы, которая экструдируется в трубы и формуется в фитинги под давлением с использованием передовых технологий. Она соответствует национальному стандарту GB/T 18742.
Являясь новым типом пластиковых труб, он революционизирует традиционную конструкцию металлических труб, предлагая такие преимущества, как гигиеничность и экологичность, устойчивость к коррозии, длительный срок службы, простота монтажа и экономичность. Он обеспечивает долгосрочную стабильную работу системы и является идеальным выбором для современного бытового водоснабжения.
| Рабочее давление |
PN1.25, PN1.6, PN2.0, PN2.5 МПа |
| диапазон температур |
Максимальная температура воды до 95°C, минимальная -20°C |
| Диаметр трубы |
20 мм - 110 мм |
| Срок службы |
Более 50 лет при нормальных условиях труда |
| Области применения |
Широко используется в системах горячего и холодного водоснабжения жилых домов, в системах подогрева полов, а также в системах коммерческого водоснабжения и канализации. Универсальные фитинги делают его предпочтительным экологически чистым материалом для систем водоснабжения в современных зданиях. |
| Способ установки |
Технология сварки однородным плавлением (горячее плавление, сварное соединение) |
| Стандарты |
DIN 8077/8088, ISO 15874 |
| Пользовательские цвета |
Белый, зеленый, оранжевый или другие пользовательские цвета |
Особенности продукта
● Гигиеничность и экологичность: Экологически чистый продукт, использующий высококачественное сырье, отвечающий стандартам гигиены питьевой воды.
● Энергосбережение и теплоизоляция: Теплопроводность составляет всего одну двухсотую от теплопроводности металлических труб, что обеспечивает отличную теплоизоляцию и энергосберегающий эффект, что приводит к чрезвычайно низким потерям тепла при использовании в системах горячего водоснабжения.
● Устойчивость к коррозии и образованию накипи: Высокая стойкость к воздействию кислот, щелочей и ионов, содержащихся в воде; гладкая внутренняя стенка, низкое сопротивление потоку воды и устойчивость к образованию накипи.
● Отличная герметичность и надежность соединения медь-пластик: Уникальная конструкция медной вставки с четырьмя канавками обеспечивает плотное соединение металлических и пластиковых компонентов, сохраняя герметичность независимо от теплового расширения и сжатия.
● Двухслойная структура для эффективного блокирования света: В трубе используется технология двухслойной коэкструзии, которая эффективно блокирует свет и предотвращает рост бактерий и водорослей.
● Ударопрочная штампованная латунь 59-1: Медные вставки изготовлены из штампованной латуни 59-1 с прецизионной обработкой, полированной и никелированной поверхностью для предотвращения окисления. Они не трескаются даже при сильном ударе.
● 50-летняя гарантия качества: При номинальной рабочей температуре и давлении расчетный срок службы составляет более 50 лет, что соответствует сроку службы здания.
Физические свойства
| Тестовый элемент |
Труба |
Фитинг для трубы |
Метод испытания |
| Гидростатическая прочность |
20℃, 1 час, напряжение в кольце 16 МПа |
20℃, 1 час, напряжение в кольце 6,4МПа |
ГБ/Т6111 |
| Гидростатическая прочность |
95℃, 22 часа, напряжение в кольце 4,3МПа |
20℃, 1000 часов, напряжение в кольце 1,4МПа |
ГБ/Т6111 |
| Гидростатическая прочность |
95℃, 165 часов, напряжение в кольце 3,8МПа |
— |
ГБ/Т6111 |
| Гидростатическая прочность |
95℃, 1000ч, напряжение в кольце 3,5МПа |
— |
ГБ/Т6111 |
| Содержание золы / % |
≤1,5 |
≤1,5 |
ГБ/Т9345.1 |
| Резкий удар |
Коэффициент поломки ≤ 10% от количества образца |
— |
ГБ/Т18743 |
| Продольная реверсия / % |
≤2 |
— |
GB/T6671 |
| Температура плавления / ℃ |
≤148 |
≤148 |
ГБ/Т19466.3 |
| Время начала окисления / мин |
≥20 |
≥20 |
ГБ/Т19466.6 |
| Время начала окисления после гидростатического испытания/мин |
≥16 |
≥16 |
ГБ/Т19466.6 |
| Коэффициент пропускания света / % |
≤0,2 |
— |
ГБ/Т21300 |
| Номинальный наружный диаметр dn |
Средний наружный диаметр |
Серия труб |
| S5 |
S4 |
Раздел 3.2 |
С2.5 |
| дем,мин |
дем, макс. |
PN1.25 |
PN1.6 |
PN2.0 |
PN2.5 |
| Номинальная толщина стенки en |
| 20 |
20 |
20.3 |
2 |
2.3 |
2.8 |
3.4 |
| 25 |
25 |
25.3 |
2.3 |
2.8 |
3.5 |
4.2 |
| 32 |
32 |
32.3 |
2.9 |
3.6 |
4.4 |
5.4 |
| 40 |
40 |
40.4 |
3.7 |
4.5 |
5.5 |
6.7 |
| 50 |
50 |
50.5 |
4.6 |
5.6 |
6.9 |
8.3 |
| 63 |
63 |
63.6 |
5.8 |
7.1 |
8.6 |
10.5 |
| 75 |
75 |
75.7 |
6.8 |
8.4 |
10.3 |
12.5 |
| 90 |
90 |
90.9 |
8.2 |
10.1 |
12.3 |
15 |
| 110 |
110 |
111 |
10 |
12.3 |
15.1 |
18.3 |
| 160 |
160 |
161.5 |
14.6 |
17.9 |
21.9 |
26.6 |
Ключевые моменты строительства и монтажа
1. Стандартная температура расплава: 260+10℃. Нагрев должен быть завершен, а труба вставлена с равномерной скоростью. Скручивание запрещено на этапе охлаждения.
2. Технические характеристики разводки труб: Горячая вода слева, холодная вода справа; горячая вода сверху, холодная вода снизу; расстояние между зажимами труб ≤25 см для труб с горячей водой, ≤ 60 см для труб с холодной водой.
3. Для воздействия прямых солнечных лучей на кожу необходим защитный слой. Полипропилен не устойчив к ультрафиолетовым лучам, а длительное воздействие ускоряет старение.
4. Испытание давлением после установки: Стабилизируйте давление на уровне 0,6 МПа, поддерживайте давление в течение 30 минут без перепада давления, чтобы считаться удовлетворительным.
5. При скрытом монтаже оставьте канавку глубиной 1,5 см для слоя изоляции, чтобы предотвратить сдавливание труб стенками.
|
